Состав квартирного щитка

В прошлых статьях мы выбрали тип кабеля, определили всех потребителей электроэнергии, которых разбили на группы исходя из потребляемой мощности. Получили пять групп:

  • потребители на кухне;
  • отдельный автомат для электроплиты или варочной панели;
  • все розетки в комнатах и коридорах;
  • санузлы;
  • освещение.

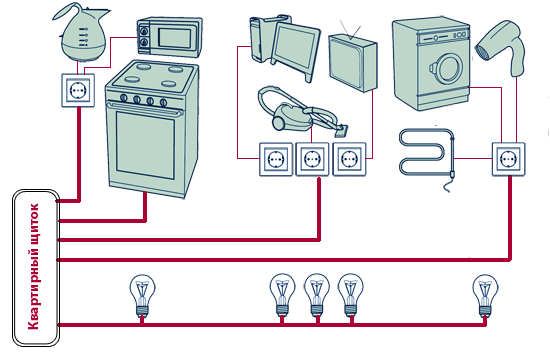

Пример состава квартирного щитка

Указанные зоны снабжаем автоматическими выключателями соответствующего номинала. Самой нагруженной будет линия до электроплиты. Планируется использовать кабель сечением 2,5 кв. мм. для питания варочной панели. Главное определиться будет на кухне электроплита или варочная панель. В случае установки электроплиты, обязательно используйте кабель сечением 4 кв.мм. Остальные линии от щитка до распределительных коробок прокладываем кабелем с сечением 2,5 кв.мм. Осветительная сеть после первой коробки прокладывается кабелем с сечением 1,5 кв. мм. Все просто и ничего особенного.

На входе устанавливаем электросчетчик, за которым ставим дополнительный автомат, который понадобится для отключения всей квартиры. Этот общий автомат будет полезен как переходной для организации разветвления проводов внутри щитка. К опломбированному счетчику прикасаться Вы не имеете права, поэтому нужно вывести с выходных клемм провод для разветвления. Можно подключить этот провод на колодку или попробовать подключиться двумя проводами на выходную клемму электросчетчика. Последнее крайне недальновидное решение, так как такой контакт со временем будет искрить или один из проводов обязательно отвалится. Самостоятельно и бесплатно восстановить соединение с выходной клеммой счетчика вы уже не сможете. Вышесказанное означает, что месту соединения с выходной клеммой счетчика нужно уделить особое внимание. К тому же после входного автоматического выключателя вы логично согласуете толстый вводной кабель сечением от 4-х кв.мм и внутреннюю разводку проводом с сечением 2,5 кв.мм. Вот в этом случае, для экономии места в щитке, Вы можете прицепить два провода на выходную клемму входного автомата, если такое соединение предусмотрено конструкцией автомата.

Пример схемы квартирного щитка

После выходного автомата разветвляем провода на УЗО и после них на свои соответствующие группы. В итоге мы имеем 6 автоматических выключателе и 2 устройства защитного отключения. Дополнительно мы используем реле контроля напряжения, которое сработает при повышении или понижении напряжения и отключит нагрузку. Порог срабатывания реле регулируется и устанавливается индивидуально для имеющихся сетей.


Автор статьи - Тимофей Исков 9 октября 2009
